剛玉和高鋁質(zhì)自流耐火澆注料主要應(yīng)用在合成氨氣化爐和炭黑反應(yīng)爐等熱工設(shè)備上，也可用于修補(bǔ)窯爐的內(nèi)襯上，獲得了較好的使用效果。

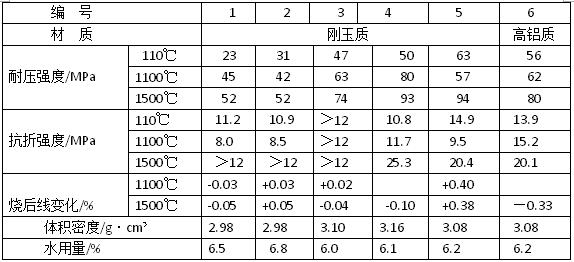

     剛玉和高鋁質(zhì)自流耐火澆注料的性能，見下表 。編號(hào)1~3采用致密剛玉做粗骨料，中粒則用近似球形的板狀剛玉，電熔白剛玉作細(xì)骨料和細(xì)粉，添加α—AL2O3 和 SiO2超微粉，用CA-80水泥做結(jié)合劑并分別加三聚磷酸鈉、六偏磷酸鈉和有機(jī)減水劑：編號(hào)4 采用白剛玉作骨粉料，用不同生產(chǎn)工藝的α-AL2O3超微粉作粉料，CA-70水泥做結(jié)合劑并加減水劑：編號(hào)5采用AL2O3≥99.5%的電熔剛玉和板狀剛玉作耐火骨料和粉料，添加α-AL2O3超微粉，用CA-80水泥做結(jié)合劑并加無(wú)機(jī)減水劑：編號(hào)6采用AL2O3≥85%的特級(jí)礬土熟料作耐火骨料和粉料，同時(shí)添加α-AL2O3和SiO2超微粉，用CA-70水泥作結(jié)合劑并加減水劑。

     從表中看出，剛玉和高鋁質(zhì)自流耐火澆注料的水用量為6.0%~6.8%，比同材質(zhì)振動(dòng)低水泥耐火澆注料略高些，1500℃燒后線變化基本相似，強(qiáng)度略低些仍較好。
