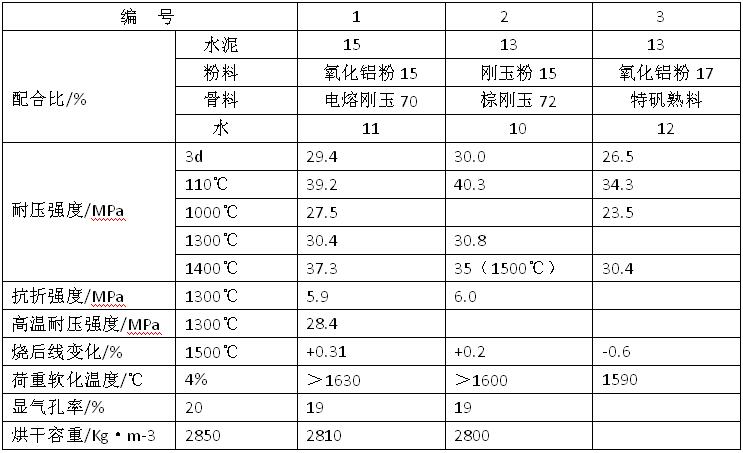

CA-80水泥高鋁耐火澆注料是用較純的CA-80水泥做結(jié)合劑，與剛玉、莫來(lái)石特級(jí)礬土熟料和氧化鋁粉等骨料粉料或摻加外加劑按比例配合，并與水?dāng)嚢琛⒊尚图梆B(yǎng)護(hù)后制成的。其特點(diǎn)是耐火度和荷重軟化溫度高、高溫強(qiáng)度大、抗渣性好、抗還原性氣體能力強(qiáng)。該高鋁耐火澆注料的配合比和性能。編號(hào)1所用電熔剛玉骨料的最大粒徑為3mm顆粒級(jí)配：3~1.2mm， 55% ：0.2~0.3mm：小于0.3mm，10%：編號(hào)2和編號(hào)3所用骨料的最大粒徑為5mm，顆粒級(jí)配為：5~3mm，45%~55%：3~1mm，25%~30%：＜1mm，20%~25%。在配制高鋁耐火澆注料時(shí)均摻加適量的減水劑，以提高施工和易性和使用性能。

常溫耐壓強(qiáng)度是在標(biāo)準(zhǔn)養(yǎng)護(hù)后測(cè)定的。1天耐壓強(qiáng)度一般約為15MPa，7天耐壓強(qiáng)度為40MPa左右，相當(dāng)于烘干耐壓強(qiáng)度：耐火度約大于1790℃。剛玉耐火澆注料的荷重軟化溫度開(kāi)始點(diǎn)大于1400℃，變形4%時(shí)約為1700℃：抗熱震性，850℃水冷循環(huán)一般不大于30次，常溫?zé)釋?dǎo)率約為1.28W/（m·K）：該澆注料中溫強(qiáng)度略下降，與其他鋁酸鹽水泥耐火澆注料的基本類(lèi)同。同時(shí)，由于原材料品級(jí)高，雜質(zhì)少，因此具有良好的抗渣性和抗還原性氣體的能力。
