国产超碰人人做人人爰,国产产一区二区三区久久毛片国语,国产不乱1区,国产不卡无码高清毛片一区二区三区

產品分類

耐材知識

當前位置:首頁 > 耐材知識 > 論耐火泥漿在高溫窯爐砌體中的重要性

論耐火泥漿在高溫窯爐砌體中的重要性

添加時間:2020年4月24日  瀏覽次數:

眾所周知,在高溫耐火砌體中耐火泥漿與耐火磚承受相同的荷重和高溫,特別是高爐、熱風爐、焦爐以及玻璃熔窯等大型耐火砌體。耐火泥漿荷重軟化溫度是評價耐火泥漿高溫使用性能的有效指標之一,可反映耐火泥漿的實際使用特性,也可以直接判斷在荷重下耐火泥漿高溫體積收縮的溫度范圍。工程上,除特殊部位外,一般視高溫體積收縮較大的泥漿為劣質品,通過測量荷重軟化溫度,可以直觀地了解耐火泥漿抵抗高溫和荷重雙重作用下的變形,發(fā)現質量低劣的耐火泥漿。因此,有必要考量耐火泥漿荷重軟化溫度。

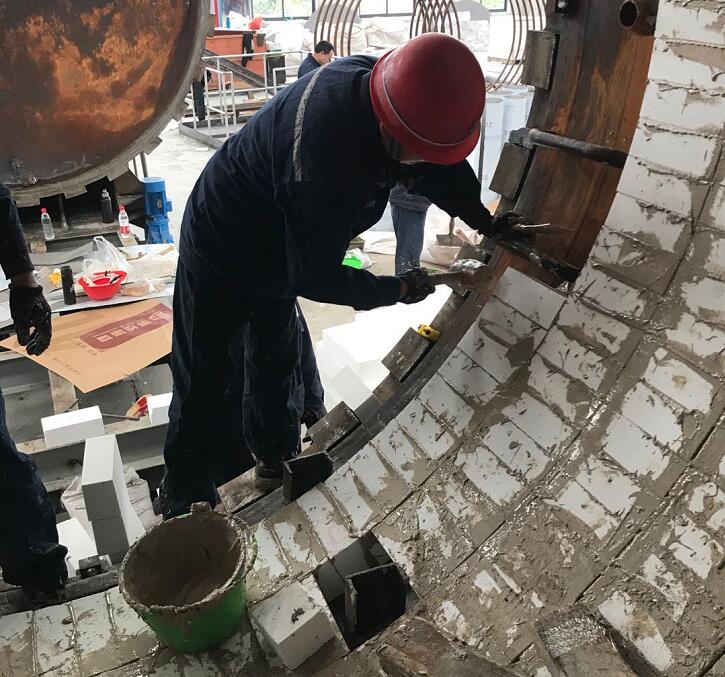

耐火泥漿

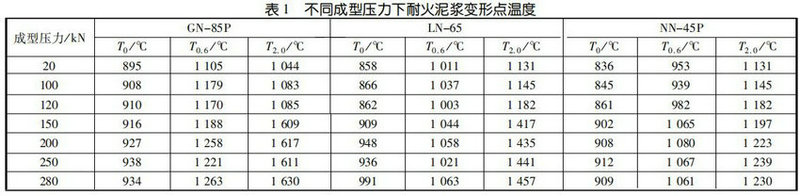

一般來說,耐火泥漿的荷重軟化開始點比相匹配的耐火磚低,這是因為泥漿在高溫下產生較大的體積收縮,特別是黏土質泥漿。目前改進高溫體積收縮較大泥漿的質量的措施之一是往泥漿中摻入高溫下具有體積膨脹的材料,對這種泥漿直接進行荷重變形溫度測定時,隨著溫度的升高,耐火泥漿往往具有兩種形式的膨脹:一是耐火泥漿本身主體材料在較低的溫度發(fā)生受熱膨脹,溫度升高到一定程度后出現液相開始收縮;二是膨脹劑因晶型轉變或與基料在較高的溫度反應產生體積膨脹。若泥漿自身膨脹完后開始收縮,隨著溫度升高,膨脹劑產生的膨脹尚不足以抵消泥漿自身的收縮;或者泥漿自身膨脹溫度區(qū)域與膨脹劑膨脹溫度區(qū)域有重合,當泥漿自身膨脹結束后,膨脹劑的膨脹大于泥漿的收縮,那么曲線就只會出現第一峰,否則會出現兩個峰。只出現一個峰值時,荷重軟化溫度好判斷。出現兩個峰時,目前的判斷方法是根據最高膨脹點溫度作為TO,并以此為依據記錄對應的 T0.6、T2.0,一般情況下出現T2.0后結束試驗。但在實際測試中,有些耐火泥漿曲線第二峰表觀膨脹起始點剛好在T2.0附近,這樣平行試驗時可能會出現兩次測量相差較大的情況因此進行平行試驗.試驗結果如下表。

耐火泥漿是耐火磚砌筑過程中的重要粘合材料論重要性要比耐火磚的砌筑質量高很多,試驗的結果只采用理論數據而且如果是采用耐火泥漿粘接與之匹配的耐火磚塊做試驗,就會出現下列三點缺陷:(1)試件的變形含有磚塊的變形,直接影響泥漿真實結果的測定。耐火磚非均質體,各處荷重軟化溫度不盡一致,難以排除耐火磚帶來的影響。(2)粘接磚塊的泥漿的加水量難以掌控,加水量大,泥漿容易從磚縫中流淌;加水量小,泥漿發(fā)干,不能粘接磚塊。(3)粘接試樣的泥漿往往厚薄不均,降低試件的精確度。因此,我國采用的是加壓成型法。

關鍵詞:耐火泥漿
版權所有 2013-2028 鄭州駒達新材料科技有限公司 豫ICP備16012381號-1
電話:0371-60288311 傳真:0371-85818311 業(yè)務咨詢:18537113611
郵箱:zzjdnc@163.com QQ:497985876

豫公網安備 41018302000261號

你好 歡迎訂購我公司耐火材料產品
在線客服
新兴县| 木兰县| 南澳县| 白玉县| 永寿县| 静海县| 专栏| 民权县| 崇文区| 临沧市| 太和县| 来宾市| 和龙市| 正蓝旗| 自贡市| 嘉义市| 庆安县| 克东县| 巴楚县| 赤城县| 大宁县| 宾阳县| 尚志市| 玛曲县| 弥勒县| 缙云县| 朔州市| 塘沽区| 台南市| 永平县| 当阳市| 政和县| 康平县| 宽甸| 潍坊市| 英德市| 东宁县| 那曲县| 唐山市| 康乐县| 久治县|
